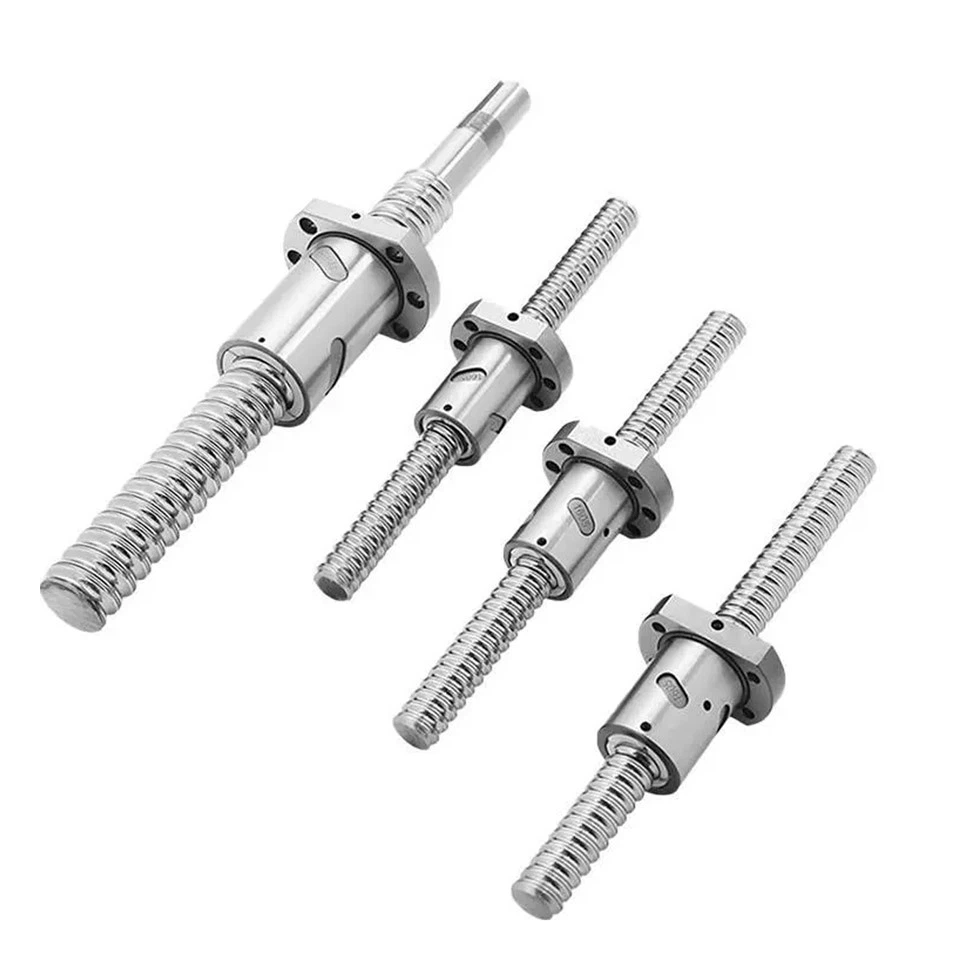

CNC strojni kroglični vijak

Kroglični vijak CNC je komponenta menjalnika jedra, ki pretvori rotacijsko gibanje v linearno gibanje. Skozi ciklično valjanje kroglic med vijakom in matico doseže visoko natančnost in nizko trenje. Naši kroglični vijaki so ponarejeni iz visokokakovostnega ležajnega jekla (GCR15), ki ga predelamo z vakuumsko gašenjem in natančnim brušenjem, kar ponuja odlično odpornost na obrabo in stabilnost. Široko se uporabljajo v strojih CNC, opremi za avtomatizacijo, natančnih instrumentih in drugih poljih.

1. Prenos z visokim natančnostm
Opremljen s tehnologijo natančnega nadzora s polnim procesom, natančnost pozicioniranja do ± 0. 0 05mm/m, natančnost ponovitve pozicioniranja ± 0,002 mm, izpolnjevanje zahtev natančnosti na mikronu.
Napaka naklona manjša ali enaka 0. 003MM, natančnost svinca je v skladu s standardi ISO 3408-3 razreda 1/3.
2. visoka učinkovitost in nizko trenje
Optimiziran sistem kroga kroglic, učinkovitost prenosa nad 90%, 3 -krat večji od tradicionalnih trapeznih vijakov, zmanjšuje porabo motorične energije in nastajanje toplote.
Najlonska kletka z visoko trdnostjo zmanjšuje hrup s trkom kroglice, ki deluje manj kot 65 dB (brez obremenitve).
3. Dolgo življenjsko dobo
Vijačna površina, obdelana s trdo kromovo oblogo (debelina, večja ali enaka 15 μm) ali črno oksidacijo, se je korozijska odpornost povečala za 50%, primerna za mokro in prašno industrijsko okolje.
Zasnovan v skladu z L1 0 življenjskim standardom, nazivno dinamično obremenitvijo (C) in statično obremenitev (C0), optimizirana z analizo FEA, življenjska doba storitev 20% daljša od industrijskega standarda.
4. Prilagodljiva prilagoditev
CNC strojni kroglični vijak podpira popolno prilagoditev specifikacije za premer vijaka 6 mm ~ 120 mm in svinca 2 mm ~ 100 mm, združljivo s tipom prirobnice, tipom matice in drugimi metodami namestitve.
Ponuja prilagojene konfiguracije, kot so nastavitev prednapetosti, posebna površinska obdelava (npr. Teflonska prevleka) in komponente, zaščitene do prahu (npr. Bellow, tjulnje).

Proizvodnja polprevodnikov

Avtomobilska industrija

Medicinska oprema mehanska

Obdelovalna industrija

1. Določite obremenitev: Izračunajte osno obremenitev (dinamična/statična), glejte nazivno dinamično obremenitev (C) in varnostni faktor (priporočljivo je večji ali enak 1,5).
2. Ujemanje natančnosti: Izberite razred natančnosti na podlagi zahtev glede pozicioniranja opreme (razred 1 za ultra natančno opremo, razred 5 za splošno avtomatizacijo).
3. Dimenzije namestitve: Potrdite dolžino vijaka, način namestitve matic (vrsta prirobnice/kompaktna vrsta) in specifikacije vmesnika povezave.
4. Okoljska prilagoditev: nerjavno jeklo za mokro okolje, pokrov prahu za scenarije z visokimi prahom, optimizirano mazanje za delovanje visoke hitrosti.
